Op het gebied van optische communicatie speelt de Variable Optical Attenuator (VOA) een onmisbare rol. Als sleutelcomponent voor optische vermogensregulering garandeert VOA niet alleen de stabiele transmissie van optische signalen, maar verbetert het ook de algehele prestaties van het systeem.
Een variabele optische verzwakker is een passief optisch apparaat dat is ontworpen om controleerbare verzwakking van optisch vermogen te bereiken. Het past de energie van optische signalen nauwkeurig aan om te voldoen aan de vereisten van diverse toepassingsscenario's. VOA's zijn hoofdzakelijk onderverdeeld in twee categorieën: mechanische variabele optische verzwakkers (MVOA's) en elektrische variabele optische verzwakkers (EVOA's). MVOA's realiseren optische vermogensverzwakking via handmatige aanpassing, terwijl EVOA's de verzwakkingsniveaus wijzigen door elektrische aandrijfsignalen toe te passen, wat een superieure aanpassingsnauwkeurigheid en flexibiliteit oplevert.
VOA's maken gebruik van een breed scala aan werkingsmechanismen, waaronder voornamelijk mechanische, magneto-optische, vloeibare kristallen, MEMS (Micro-Elektro-Mechanisch Systeem), thermo-optische en akoesto-optische typen.
1. Mechanisch type: Het optische vermogen in het lichtpad wordt aangepast door lichtblokkerende componenten zoals platen of kegels te verplaatsen. Dit ontwerp heeft een eenvoudige structuur en toch een relatief lage instelnauwkeurigheid en flexibiliteit.
2. Magneto-optisch type: Verzwakking van lichtenergie wordt gerealiseerd door gebruik te maken van de veranderingen in optische eigenschappen van stoffen onder magnetische velden, namelijk het magneto-optische rotatie-effect. Dit type levert hoge precisie en stabiliteit, maar brengt hogere kosten met zich mee.
3. Type vloeibare kristallen: Gebaseerd op het dubbele brekingseffect dat voortkomt uit de brekingsindexanisotropie van vloeibare kristallen, wordt een extern elektrisch veld toegepast om vloeibare kristalmoleculen te heroriënteren, waardoor de lichttransmissie wordt afgestemd. Vloeibaarkristal-VOA's hebben een hoge responssnelheid en een breed dempingsbereik.
4. MEMS-type: Microspiegels vervaardigd met micro-elektromechanische technologie worden gekanteld door middel van elektrostatische kracht om de intensiteit van gereflecteerd licht aan te passen. MEMS VOA's worden gekenmerkt door kleine afmetingen, lichtgewicht en hoog integratieniveau.
5. Thermo-optisch type: Dempingsniveaus worden gemoduleerd via variaties in de optische eigenschappen van het materiaal (bijvoorbeeld de brekingsindex) onder temperatuurvelden. Thermo-optische VOA's hebben een eenvoudige structuur en lage kosten, maar hebben toch een trage responssnelheid.
6. Akoesto-optisch type: Ultrasone golven genereren periodieke spanning in akoesto-optische kristallen, waardoor periodieke fluctuaties in de brekingsindex worden veroorzaakt om de lichtstralen te moduleren. Akoestisch-optische VOA's bieden een hoge afstemsnelheid en uitstekende stabiliteit.
VOA's worden op grote schaal ingezet in optische communicatie, glasvezeldetectie, optische instrumenten en andere gebieden.
1. Optische communicatie: breng de intensiteit van optische signalen over verschillende kanalen in evenwicht om een consistente signaalkwaliteit te behouden; pas het optische signaalvermogen aan om zich aan te passen aan variërende transmissieafstanden en ontvangerspecificaties.
2. Glasvezeldetectie: Simuleer optische signaalintensiteiten onder diverse omgevingsomstandigheden om de systeemprestaties en betrouwbaarheid te testen en te verifiëren.
3. Optische instrumenten: toegepast op laserapparaten, fotonentellers, spectrometers, optische microscopen en andere apparatuur om de optische signaalintensiteit en flux te regelen voor nauwkeurige meetresultaten.
| Artikelen | Parameters | Eenheid |
|---|---|---|
| Bedrijfsgolflengtebereik | O-band /C-band/L-band/volledige band/anderen | nm |
| Verzwakkingstype | Helder of donker | - |
| Verzwakkingsbereik | ≥15/20/30/40 | dB |
| Invoegverlies | ≤0,7 | dB |
| Verzwakkingsresolutie | Continu | dB |
| Retourverlies | ≥45 | dB |
| Vezeltype | SMF-28e | - |
| Reactietijd (10-90% optisch vermogen) | ≤5 | mevrouw |
| Rijspanning | 5/6,5 | V |
| Drijfkracht | ≤5 | mW |
| Polarisatie-afhankelijk verlies | ≤0,2@ 10dB, ≤0,5 @<20dB att. | dB |
| Golflengte-afhankelijk verlies | ≤0,6@ 10dB, ≤1,0 @<20dB over een bereik van 20 nm | dB |
| Maximaal optisch vermogen | ≤500 | mW |
| Bedrijfstemperatuur | -0~+70 | °C |
| Opslagtemperatuur | -40~+85 | °C |
| Connectortype | Aangepast | - |

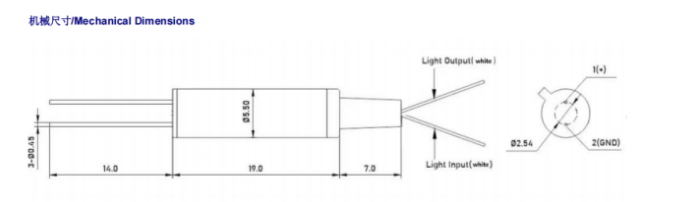

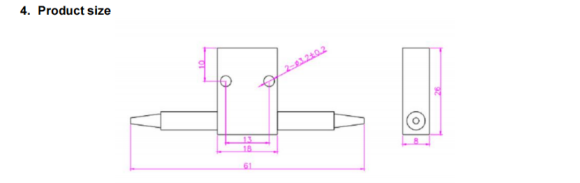

| Pakketgrootte | Φ5,5xL19 | mm |
| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Type(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Golflengte (nm) | 1310 ± 50 | 1550 ± 50 | 1260 ~ 1650 | 850/1310 ± 40 |
| Dempingsbereik (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Origineel verlies (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Terugkeerverlies (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Vezeltype | SMF-28e | SMF-28e | SMF-28e | 50/125 of 62,5/125MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Afmeting (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Bedrijfstemperatuur (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Opslagtemperatuur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
