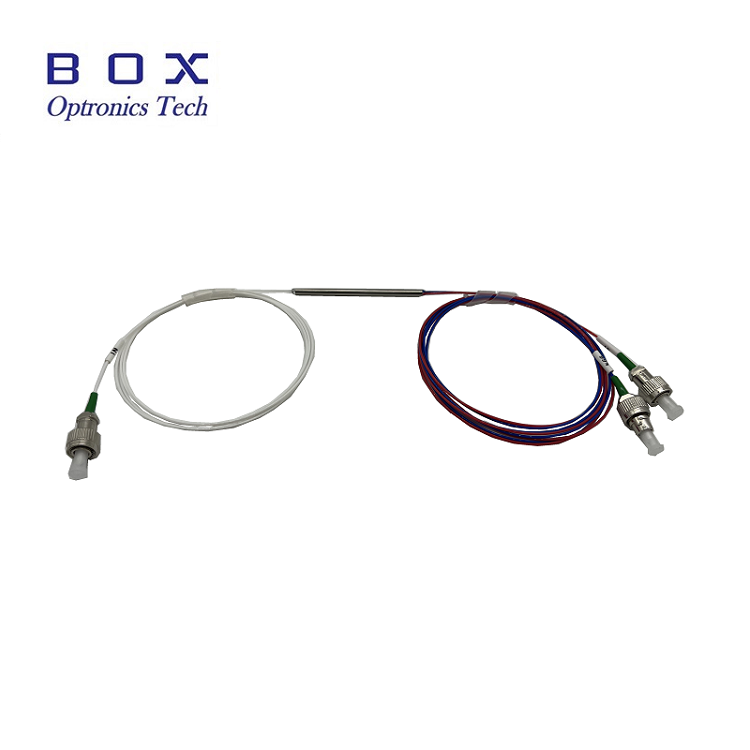

Een glasvezelsplitter, ook wel optische splitter genoemd, is een passief optisch apparaat dat wordt gebruikt in FTTH-systemen (Fiber to the Home) om een enkel glasvezelsignaal te splitsen in twee of meer optische uitgangssignalen volgens een vooraf bepaalde verhouding. Een 1x4 optische splitter verdeelt bijvoorbeeld het optische signaal van één vezel naar vier vezels in een specifieke verhouding. In tegenstelling tot de golflengteverdelingsmultiplexer (WDM) in een WDM-systeem, die optische signalen van verschillende golflengten scheidt in overeenkomstige golflengtekanalen, verdeelt een optische splitter het volledige optische signaal over meerdere kanalen voor transmissie.

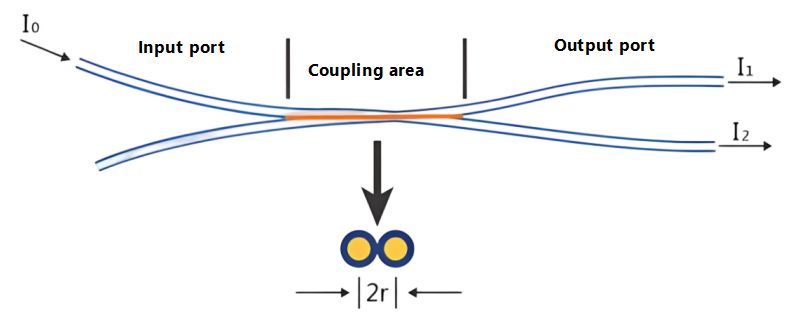

Bij het verzenden van optische signalen in een single-mode vezel wordt de energie van het licht niet volledig geconcentreerd in de vezelkern; een kleine hoeveelheid plant zich voort door de bekleding nabij de kern. Met andere woorden, als de kernen van twee vezels dicht genoeg bij elkaar liggen, kan het modusveld van het licht dat zich in de ene vezel voortplant, de andere binnendringen, waardoor het optische signaal in beide vezels opnieuw kan worden versterkt. Nieuwe toewijzing.
Optische splitters kunnen worden ingedeeld in twee typen op basis van hun werkingsprincipe: optische splitters met planaire golfgeleiders (PLC) en optische splitsers met gesmolten biconische taps toelopende (FBT); afhankelijk van hun poortconfiguratie kunnen ze worden geclassificeerd in: X-type (2x2) koppelingen, Y-type (1x2) koppelingen, sterkoppelingen (NxN, N>2), boomkoppelingen (1xN, N>2), enz.; volgens hun splitsingsverhouding kunnen ze worden geclassificeerd in niet-uniforme splitsing en uniforme splitsing; een andere classificatiemethode is gebaseerd op single-mode (1310 nm) en multi-mode (850 nm).

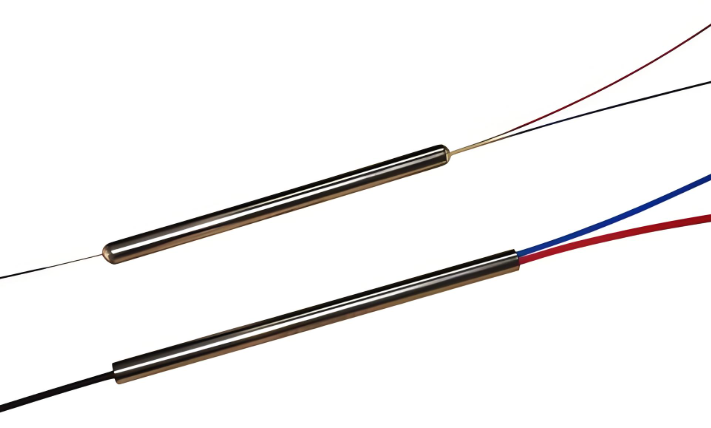

FBT optische splitter... Het circuit is vervaardigd met behulp van een traditioneel taps toelopend koppelingsproces. Twee of meer optische vezels, waarvan de coating is verwijderd, worden samengebundeld en vervolgens bij hoge temperatuur gesmolten op een taps toelopende machine, terwijl ze naar beide zijden worden uitgerekt. De splitsingsverhouding wordt in realtime bewaakt. Zodra de gewenste splijtverhouding is bereikt, eindigt het smelt- en rekproces. Het ene uiteinde behoudt één vezel (de rest is afgesneden) als invoer, terwijl het andere uiteinde dient als een terminal met meerdere uitgangen. Er kunnen verschillende splijtverhoudingen worden verkregen door de hoek van de vezeldraaiing en de reklengte te regelen. Tenslotte wordt het taps toelopende gedeelte met lijm op een kwartssubstraat uitgehard en in een roestvrijstalen buis gestoken.

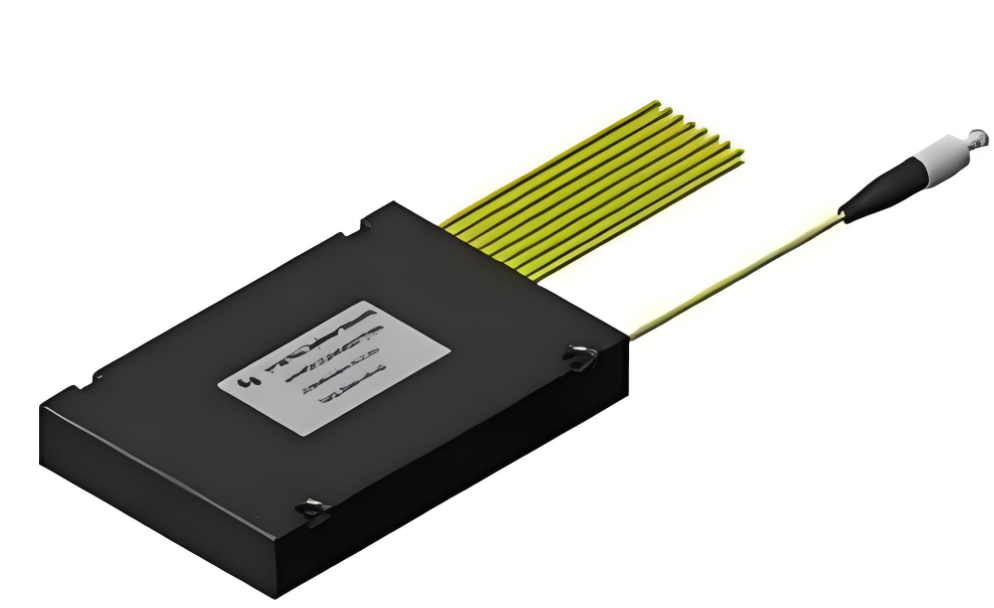

PLC Plane Wave PLC (Planar Lightwave Circuit) optische splitters zijn geïntegreerde optische stroomverdelingsapparaten met golfgeleiders op basis van kwartssubstraten, vervaardigd met behulp van halfgeleiderprocessen (fotolithografie, etsen, ontwikkeling, enz.). PLC-splitters splitsen optische signalen van een enkele optische vezel in meerdere optische vezels, waardoor een uniforme verdeling van optische energie wordt bereikt. De optische golfgeleiderarray bevindt zich op het bovenoppervlak van de chip en integreert de splitsfunctie op de chip; vervolgens worden meerkanaals vezelarrays gekoppeld aan de ingangs- en uitgangsuiteinden aan beide uiteinden van de chip en ingekapseld.
FBT VS De belangrijkste voordelen van PLC FBT conische splitters zijn het eenvoudige gebruik van grondstoffen, relatief lage kosten en minder veeleisende apparatuur en procesvereisten. De splitsingsverhouding kan indien nodig in realtime worden gevolgd, waardoor ongelijke splitters kunnen worden gemaakt. De nadelen zijn: momenteel kan de volwassen taperingtechnologie alleen splitters tot 1x4 produceren. Voor apparaten groter dan 1x4 worden meerdere 1x2-eenheden met elkaar verbonden en vervolgens verpakt in een splitterbehuizing. FBT-splitters ondersteunen slechts drie golflengten: 850 nm, 1310 nm en 1550 nm, waardoor ze incompatibel zijn met andere golflengten.
De productkenmerken van PLC-splitters zijn: verlies is ongevoelig voor optische golflengten en voldoet aan de transmissievereisten van verschillende golflengten (1260 ~ 1650 nm); uniforme splitsing, signalen gelijkmatig verdelen over gebruikers; compacte structuur en klein formaat; enkele eenheid... Het apparaat heeft een groot aantal splitterkanalen, tot meer dan 64: hogere kosten per kanaal, en hoe meer kanalen, hoe groter het kostenvoordeel. Het nadeel zijn de hogere kosten in vergelijking met gefuseerde biconische, taps toelopende splitters, vooral bij splitters met een laag kanaal.
De optische PLC-splitter bestaat uit drie delen: een optische splitterchip en glasvezelarrays die aan beide uiteinden zijn gekoppeld. Deze drie componenten moeten nauwkeurig op elkaar zijn afgestemd; hun ontwerp en montage spelen een cruciale rol in de stabiliteit van de PLC-splitter. De chip maakt gebruik van halfgeleidertechnologie om een splittergolfgeleider op een kwartssubstraat te laten groeien. De chip heeft één ingangs- en N uitgangsgolfgeleiders. Vervolgens worden ingangs- en uitgangsvezeloptische arrays gekoppeld aan beide uiteinden van de chip, en wordt een behuizing geïnstalleerd om een optische splitter te vormen met één ingang en N uitgangen.
PLC-splitterchips kunnen worden ontworpen als 1xN en 2xN, waarbij N meestal een veelvoud van 2 is, zoals 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; en niet-uniform verdeelde stroomsplitters, zoals 1x3, 1x5, 1x9, enz. Met de stijgende vraag naar FTTR (Fiber to the Room) zal de toepassing van niet-uniform verdeelde stroomsplitters steeds wijdverspreider worden en zal het productieproces uitdagender worden. PLC optische splitterchips hebben voordelen zoals lage kosten, hoge betrouwbaarheid, hoge flexibiliteit en schaalbaarheid, waardoor ze bijzonder geschikt zijn voor verschillende toepassingsscenario's zoals transmissiesystemen, netwerkintegratie, breedbandtoegang, glasvezelcommunicatie en multimediadiensten.
Polarisatie-behoudende PLC-splitter De polarisatie-behoudende PLC-splitter realiseert hoofdzakelijk... Terwijl de polarisatietoestand behouden blijft, wordt het ingangsvermogen uniform gesplitst, met behulp van een enkelkanaals polarisatie-behoudende vezelarray als ingang en een meerkanaals polarisatie-behoudende vezelarray als uitgang. De polarisatie van de lineaire polarimetrische golf die in de vezel wordt uitgezonden, blijft tijdens de voortplanting onveranderd, en er is weinig of geen kruiskoppeling tussen polarisatiemodi, waardoor een polarisatiebehoudende koppeling en bundelsplitsing wordt bereikt. Meestal wordt PANDA-vezel gebruikt. PLC optische splitters worden voornamelijk gebruikt in speciale toepassingen die polarisatiebehoud vereisen, zoals glasvezeldetectiesystemen of coherente communicatie.
De prestatie-indicatoren die van invloed zijn op optische splitters omvatten over het algemeen:
Insertieverlies Insertieverlies (IL):Invoegverlies verwijst naar de vermindering van het optische vermogen bij een gespecificeerde uitgangspoort ten opzichte van het totale optische ingangsvermogen bij de bedrijfsgolflengte van een PLC-splitter. Simpel gezegd is dit het dB-verlies van elke uitgang ten opzichte van de ingang. Over het algemeen geldt dat hoe lager het invoegverlies, hoe beter de prestaties van de splitter.
Retourverlies:Retourverlies heeft betrekking op de verhouding in decibel van het gereflecteerde licht (verstrooid licht dat continu naar de ingang wordt gestuurd) en het ingangslicht bij de glasvezelverbinding. Een hoger retourverlies is beter om de impact van gereflecteerd licht op de lichtbron en het systeem te verminderen.
Directiviteit:Directiviteit verwijst naar de verhouding tussen het optische uitgangsvermogen aan de niet-injectielichtzijde en het injectielichtvermogen (gemeten golflengte) aan dezelfde kant van de PLC-splitter tijdens normaal bedrijf.
Polarisatie-afhankelijk verlies:Polarisatie-afhankelijk verlies verwijst naar de maximale verandering in het optische uitgangsvermogen bij elke uitgangspoort van de PLC-splitter wanneer de polarisatietoestand van het verzonden optische signaal over de gehele polarisatietoestand verandert.
Isolatie:Isolatie verwijst naar het vermogen van een glasvezelsplitter om optische signalen in andere optische paden van een bepaald optisch pad te isoleren.
