Wat zijn de principes en verschillen tussen de 1e-orde Raman-versterker en de 2e-orde Raman-versterker?

Principe van 1e-orde Raman-verstrooiing:

1e-orde Raman-spectroscopie maakt gebruik van gestimuleerde Raman-verstrooiing in optische vezels in silica. 140 nm pomplicht versterkt direct C-band signaallicht (1530-1565 nm). Het pomplicht trilt en verstrooit in de vezel en brengt energie over naar de frequentie van het signaallicht.

Principe van 2e-orde Raman-verstrooiing.Een 13xx nm pompstraalwordt toegevoegd aan de bestaande pompstraal. De 13xx NM-pompstraal versterkt eerst de 14xx NM-pompstraal, die vervolgens het C-band signaallicht versterkt. Deze dubbele Raman -verstrooiingstechniek biedt vele voordelen en is geschikt voor complexe systemen met lange afstanden of scheidende scheidingsdichtheid met hoge golflengte.

Vergelijking: aantal pompbronnen. Bij de Raman-spectroscopie van de eerste orde wordt slechts één pompbron gebruikt. Om een ​​C-bandsignaal (14xx NM) te genereren, zijn echter twee tweede-orde lichtbronnen (130xx nm + 14xx nm) vereist.

Versterkingsmechanisme

Versterkers van de eerste orde versterken de optische signalen direct, terwijl versterkers van de tweede orde de versterking verhogen door middel van tussenliggende versterking, waardoor een bredere bandbreedte en een hogere versterkingsefficiëntie opleveren.

Toepassingen

Versterkers van de eerste orde zijn geschikt voor transmissie met korte afstand, terwijl de tweede-orde versterkers ideaal zijn voor langafstandstransmissiesystemen of multiplexingsystemen met hoge dichtheid (zoals systemen van 96 golflengte).

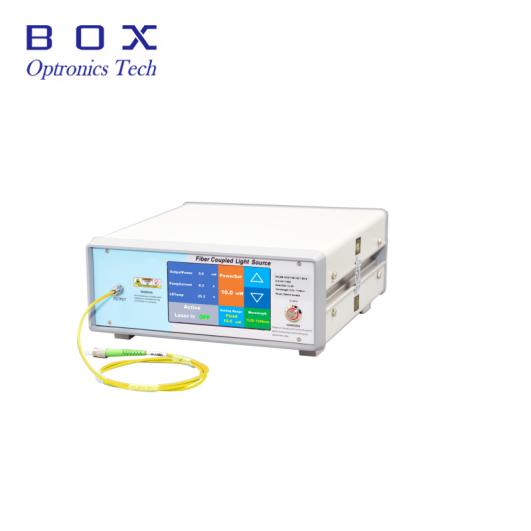

Box Optronics biedt 1e-orde Raman-versterkers die 14xx NM-lasers gebruiken als Raman-pompbronnen om C-band of C+L-band licht te versterken, waardoor optische signaalverzwakking tijdens langeafstandsvezeloverdracht effectief wordt gecompenseerd. Het bedrijf biedt ook 2e-orde gedistribueerde Raman-versterkers
