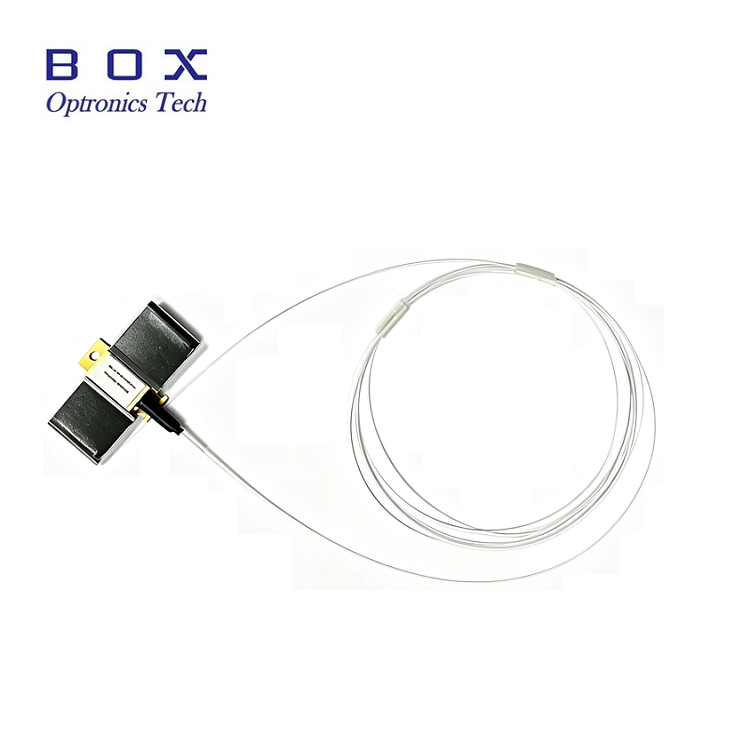

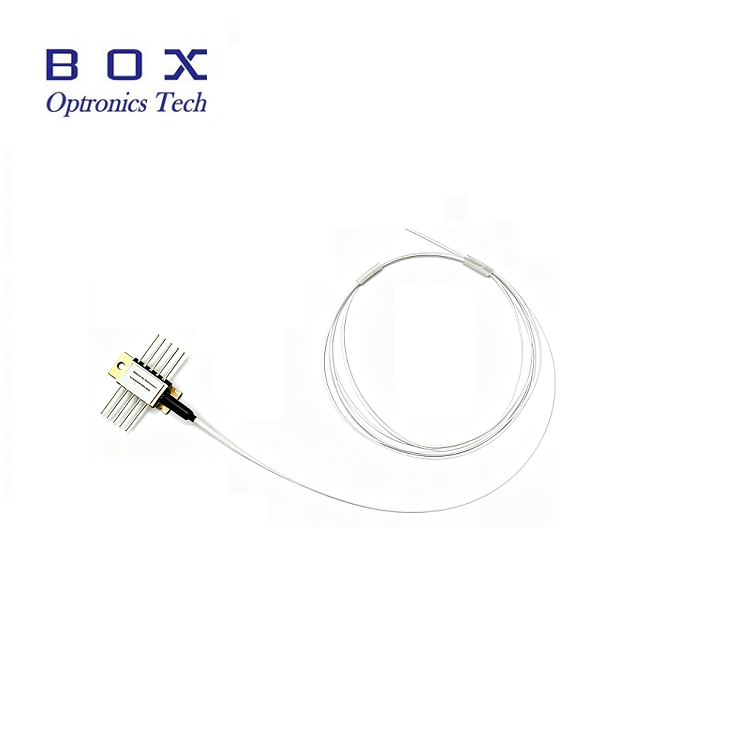

980 nm 10-pins mini-vlindergekoelde pomplaserdiodemodule

Ontdek de ongeëvenaarde prestaties van de 980 nm 10-pins mini-vlindergekoelde pomplaserdiodemodule van Box Optronics - uw ultieme oplossing voor krachtig, golflengtestabiel pompen in DWDM EDFA en CATV-systemen voor lange afstanden. Deze hermetisch afgesloten module is ontworpen met geavanceerde FBG-stabilisatie en vergrendelt de emissie precies op 974 nm of 976 nm, waardoor knikvrije output tot 600 mW wordt geleverd, zelfs bij variërende temperaturen en aandrijfstroom. De geïntegreerde TEC, thermistor en monitordiode zorgen voor een uitzonderlijke volgfout en stroomstabiliteit, terwijl het epoxyvrije 10-pins vlinderpakket met SM/PM-vezel een betrouwbare, ruisvrije werking garandeert. Deze module is ontworpen voor systeemintegrators en netwerkingenieurs die compromisloze spectrumcontrole en het hoogst beschikbare vermogen eisen, waardoor het aantal pompen omlaag gaat, de complexiteit van de koeling wordt verminderd en de levensduur van de versterker wordt verlengd. Trust Box Optronics voor Telcordia GR-468-compatibiliteit en op maat gemaakte golflengteselectie – omdat elke milliwatt ertoe doet in uw optische netwerken van de volgende generatie. Bestel nu om uw infrastructuur naar een hoger niveau te tillen met bewezen, gebruiksklare pomptechnologie die consistente prestaties levert van -20°C tot 75°C.

Stuur onderzoek

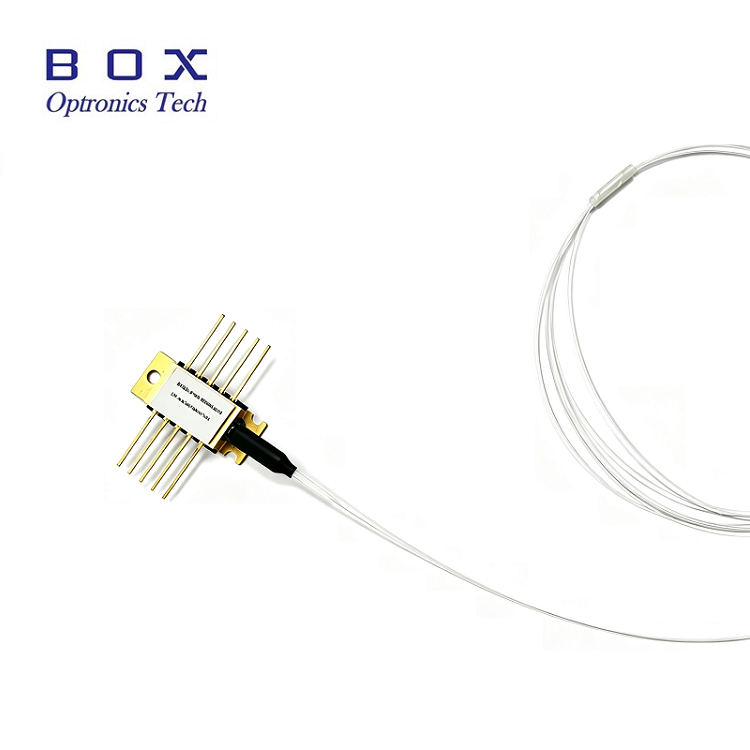

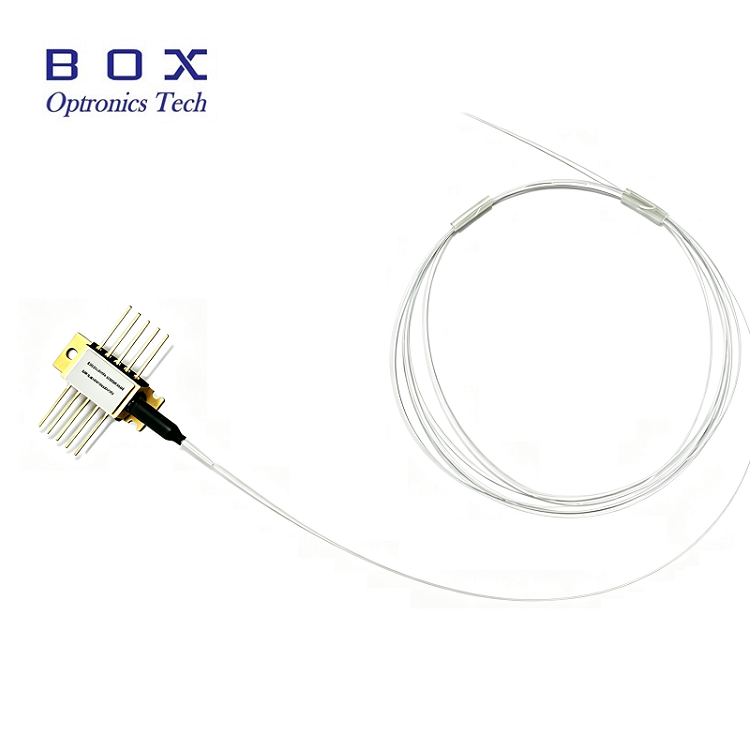

Productomschrijving

1. Productbeschrijving:

De 980 nm 10-pins mini-vlindergekoelde pomplaserdiodemodule is hermetisch afgesloten in een epoxy- en fluxvrij 10-pins vlinderpakket en ingebouwd in een thermistor, thermo-elektrische koeler en monitordiode.

De 980 nm 10-pins mini-vlindergekoelde laserdiodemodule maakt gebruik van FBG-stabilisatie om de emissiegolflengte te "vergrendelen". Het biedt een ruisvrij smalbandspectrum, zelfs bij veranderingen in temperatuur, aandrijfstroom en optische feedback. Golflengteselectie is beschikbaar voor toepassingen die de hoogste prestaties vereisen op het gebied van spectrumcontrole met het hoogst beschikbare vermogen. Deze module voldoet aan de vereisten van Telcord ia GR-468-CORE.

2. Producteigenschappen:

Knikvrij bedrijfsvermogen 400 mW of 600 mW;

10-PIN vlinderpakket met SM Hi1060- of PM980-vezel;

Fiber Bragg-roosterstabilisatie, golflengteselectie beschikbaar;

Geïntegreerde thermo-elektrische koeler, thermistor en monitordiode.

3. Toepassingen:

Erbium-gedoteerde vezelversterkers (EDFA) met dichte golflengteverdelingsmultiplexing (DWDM);

EDFA-architecturen met lager aantal pompen;

Kabeltelevisie(CATV)-trunks over zeer lange afstanden en distributie met een zeer hoog aantal knooppunten.

4. Absolute maximale beoordelingen:

Parameter	Symbool	Min.	Typ.	Max.	Eenheid	Opmerkingen
Temperatuur van de operationele behuizing	TCASE	-20	-	75	℃	-
Opslagtemperatuur	TSTG	-40	-	85	℃	2000 uur
LD Voorwaartse stroom	ALS	-	-	1100	mA	-
LD Tegenstroom	IR	-	-	10	uA	-
LD Omgekeerde spanning	VR	-	-	2	V	-
PD Voorwaartse stroom	IPD	-	-	-10	mA	-
PD Omgekeerde spanning	VPD	-	-	20	V	-
TEC-stroom	ITEC	-	-	2	A	-
TEC-spanning	VTEC	-	-	3.0	V	-
Buigradius van de vezel	-	30	-	-	mm	-
Relatieve vochtigheid	RV	0	-	95%	-	Niet-condenserend
Loodsolderen Tijd	-	-	-	10	Seconde	260℃
Axiale trekkracht van de vezel	-	-	-	5	N	-
Trekkracht aan de zijkant van de vezel	-	-	-	2.5	N	-

5. Elektro-optische kenmerken (25 ℃ lasertemperatuur):

Parameters	Symbool	Min.	Typ.	Max.	Eenheid	Opmerkingen
LD Drempelstroom	ITH		90	110	mA	CW
Uitgangsvermogen	PF		400		mW	Als(BOL)<900mA
Uitgangsvermogen	PF		600		mW	Als(BOL)<1000mA
LD Voorwaartse stroom	ALS			1200	mA	PF=Nominaal vermogen
Knikvrije kracht	PKINK	700			mW	>= 1,2*Nominaal vermogen
Knikvrije stroom	IKINK	>= 1,2*Als(BOL)			mA	[ 1]
LD Voorwaartse spanning	VF			2.5	V	PF=Nominaal vermogen
Centrale golflengte	λC	973	974	975	nm	Piek,PF=Nominaal vermogen
Centrale golflengte	λC	975	976	977	nm	Piek,PF=Nominaal vermogen
Piekgolflengte draaien	△λp/△Tamb			0.02	nm/℃	T: FBG-temp.
Spectrumbreedte	△λ			2	nm	RMS@-13dB
Spectrumstabiliteit		-0,5		0.5	nm	PF=Nominaal vermogen,t=60s
Bewaak de responsiviteit	IM/PF		1	20	uA/mW	VPD=5V,PF=Nominaal vermogen
Bewaak de stabiliteit van de responsiviteit				20%		@Alle bedrijfstemperaturen
Monitor donkerstroom	Identiteitskaart			50	nA	VPD=5V
TEC-stroom	ITEC			1.5	A	TCASE=75℃
TEC-spanning	VTEC			3.0	V	TCASE=75℃
TEC Modaal stroomverbruik	P			5	W	TCASE=75℃
Stroomstabiliteit >20 mW 10-20 mW3,5-10 mW				0.20.51	dB	Piek-tot-piek, t=60s, DC tot 50 kHz bemonstering, TC=25℃
Trackingfout	TE	-0,5		0.5	dB	TC=-5~75℃, Verwezen naar [2]
Thermistorweerstand	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Thermistor B-constante	BTH		3900		k	TSTG=25℃

Opmerkingen:

[1] Kinkstroom wordt gedefinieerd als de stroom waarbij de afwijking van licht versus stroomslop (dL/dI) ten opzichte van een lineaire aanpassing groter is dan +/-50%,Pkink>= 1,2*Nominaal vermogen,Ikink>=If(BOL)*1,2

[2] De trackingfout wordt gedefinieerd bij een gegeven behuizingstemperatuur. Het is de verandering in het vezelvermogen, bij een constante monitorstroom, ten opzichte van de waarde gemeten bij 25℃.

6. Specificaties optische vezels:

Parameters	Beschrijving
Vezeltype	Hi1060- of PM980-vezel
Pigtail-type	Kale vezels
Lengte van varkensstaart	2,0 ± 0,2 m
Connectortype	Zonder

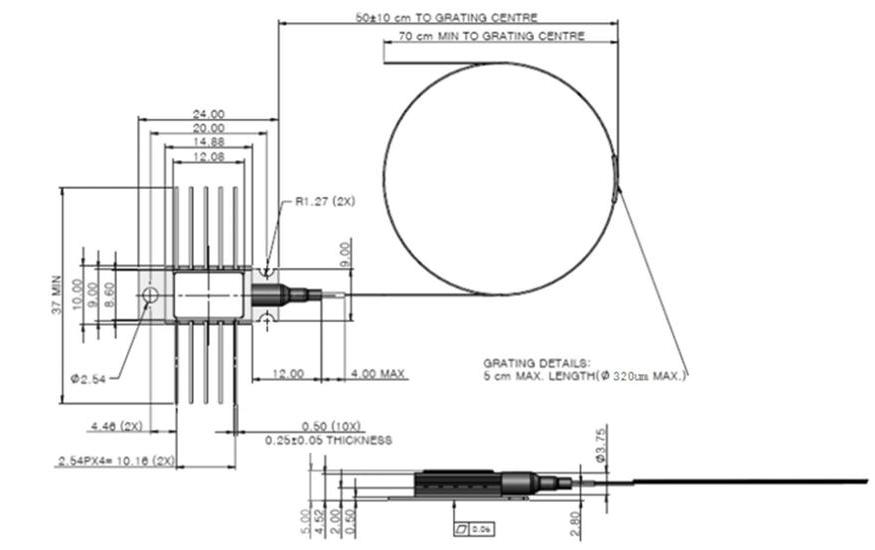

7. Pakkettekening en PIN-OUT-definitie (eenheid: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Beschrijving	PIN	Beschrijving
1	TEC(+)	10	TEC(-)
2	Thermistor	9	Zaak grond
3	PDAnode	8	NC
4	PD-kathode	7	LD-kathode
5	Thermistor	6	LD-anode

8. Bestelinformatie:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Golflengte	Uitgangsvermogen	Vezeltype	Pakket	Connectortype	Losse buis
PompLaser	974: 974 nm976: 976 nm	4H: 400mW6H: 600mW	SM: Enkele modusPM: Polarisatiebehoud	-H: 10PINNull: 14PIN	FA: FC/APCSA: SC/APCN0: Nul	Nul: blote vezel 1: losse buis
