De 980 nm pomplaser maakt gebruik van een vlakke constructie met chip op subdragers. De High Power Chip is hermetisch afgedicht in een epoxyvrij en fluxvrij 14-pins vlinderpakket en uitgerust met een thermistor, thermo-elektrische koeler en monitordiode. De 980 nm pomplaser gebruikt FBG -stabilisatie om de emissiegolflengte te "vergrendelen". Het biedt een ruisvrij smal bandspectrum, zelfs onder veranderingen in temperatuur, aandrijfstroom en optische feedback. Het is een lichtbron voor een vezelversterker die wordt gebruikt in optische communicatienetwerken. De belangrijkste soorten optische vezelversterkers zijn EDFA en FRA.

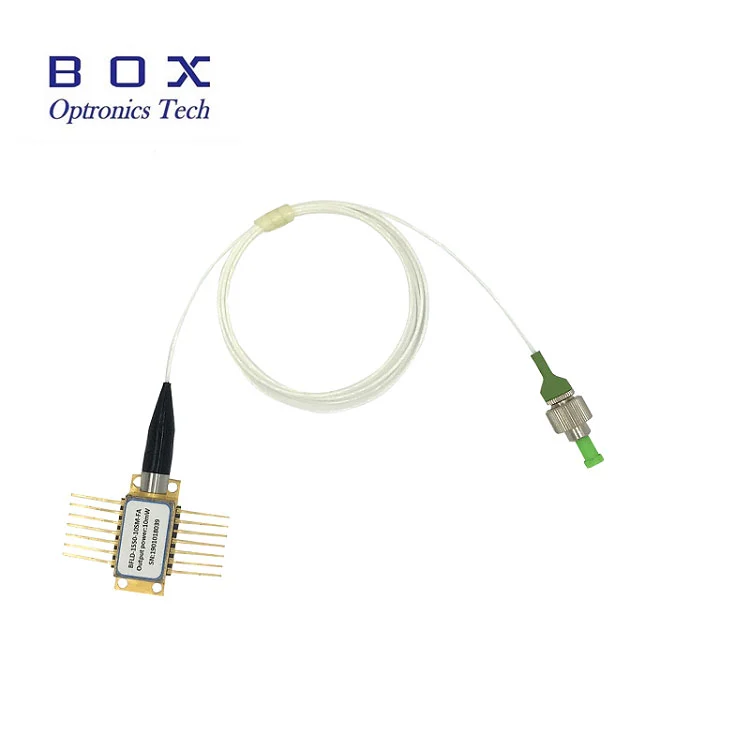

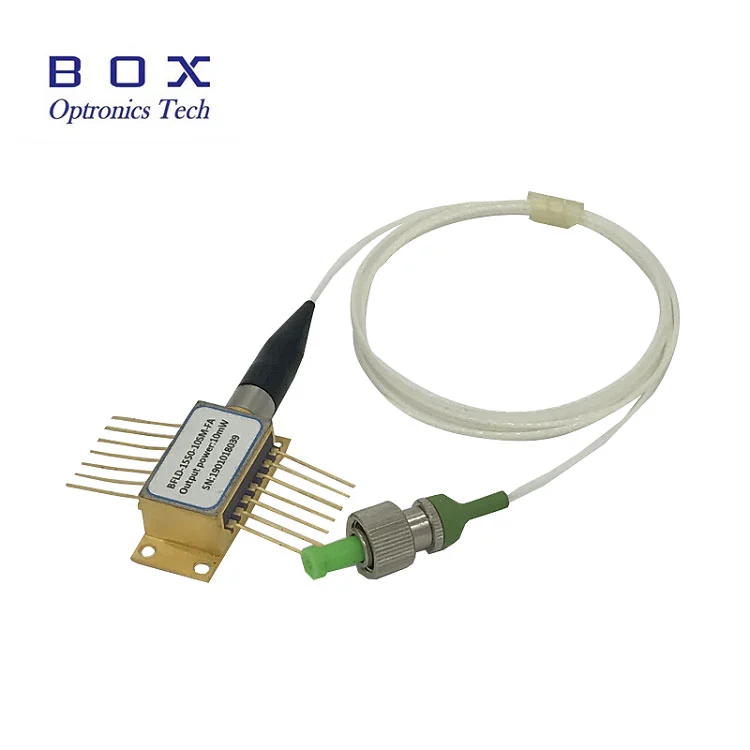

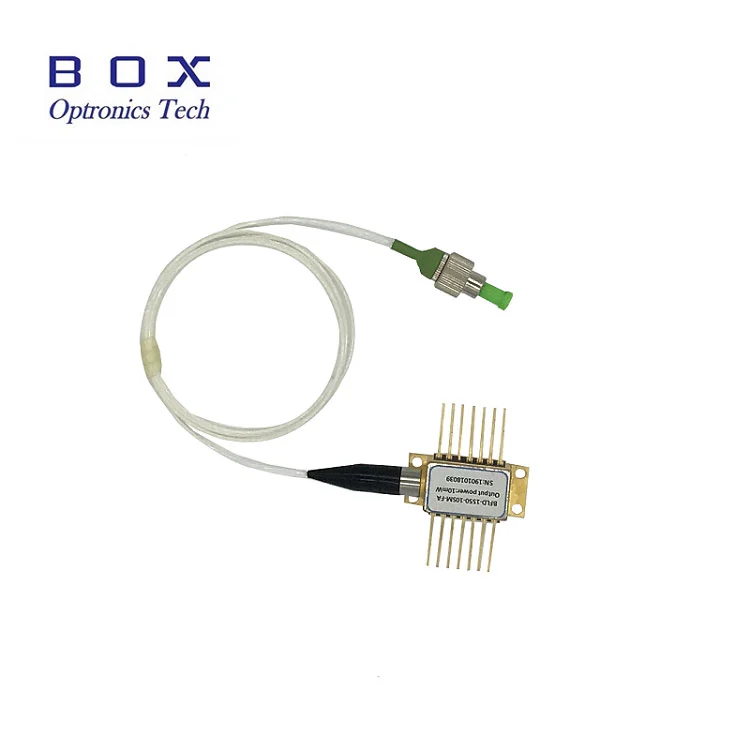

976nm 700 MW Pump Laser Diode's rooster bevindt zich in de HI1060 vezeldaart om de golflengte te stabiliseren. Deze 14 -pin BTF -laserdiode is beschikbaar met knikvrije uitgangsvermogen tot 700 MW. De maximale LD -voorwaartse stroom is <1200mA. De staart kan met een 900um losse buis of alleen kale vezels beschikbaar zijn.
● Kinkvrij bedieningsvermogen tot 700 MW;
● Epoxyvrij en fluxvrij 14-pins vlinderpakket met SM-vezels;
● Fiber Bragg -roosterstabilisatie;
● Golvenlengte -selectie beschikbaar;

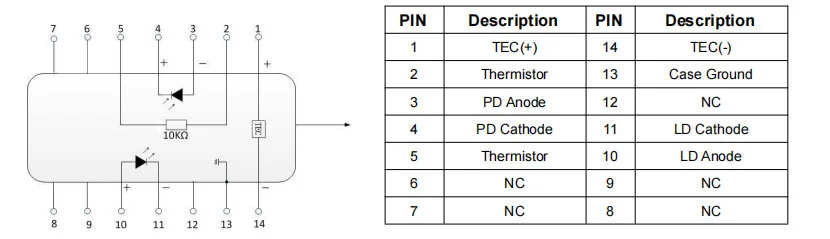

● Geïntegreerde thermo -elektrische koeler, thermistor en monitordiode.
● Divisie multiplexing van dichte golflengte (DWDM) Erbium gedoteerde vezelversterkers (EDFA);
● Verminderde pomp-count EDFA-architecturen;
● Zeer langeafstand kabeltelevisie (CATV) trunks en zeer hoge distributie van knooppunten.
| Parameter | Symbool | Min. | Typ. | Max. | Eenheid | Aantekeningen |
| LD -drempelstroom | Ietwat | - | 60 | 100 | ma | CW |
| Uitgangsvermogen | PF | - | - | 700 | MW | If (bol) <1000MA |
| LD Forward Current | ALS | - | 1100 | 1200 | ma | Pf = beoordeelde kracht |
| Kinkvrije kracht | Pkink | 450 | - | - | MW | > = 1.2*Rated Power |
| Knik gratis stroom | Ikink | >=1.2*If(BOL) | ma | [1] | ||
| LD Forward Spanning | VF | - | - | 2.5 | V | Pf = beoordeelde kracht |
| Middengolflengte | LC | 973 | 974 | 975 | nm | Piek, pf = beoordeelde vermogen |
| LC | 975 | 976 | 977 | |||
| Piekgolflengte draaien | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Spectrumbreedte | △ λ | - | - | 1 | nm | Rms@-13db |
| Spectrumstabiliteit | -0.5 | - | 0.5 | nm | Pf = nominale kracht, t = 60s | |
| Controleer de responsiviteit | VACCINATIE | - | 8 | 20 | was / MW | VPD = 5V, PF = Rated Power |
| Controleer de responsiviteitsstabiliteit | - | - | 20% | - | @All bedrijfstemperatuur | |
| Bewaak de donkere stroom | Id | - | - | 50 | NA | VPD = 5V |
| TEC -stroom | ITEC | - | - | 2 | A | Tcase = 75 ℃ |
| TEC -spanning | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC Modual stroomverbruik | P | - | - | 5 | W | Tcase = 75 ℃ |
| Power Stability> 20MW 10-20MW 3.5-10 MW |
- | - | - |
0.2 0.5 1 |
db | Piek-tot-piek, t = 60s, dc tot 50 kHz bemonstering, tc = 25 ℃ |
| Volgfout | De | -0.5 | - | 0.5 | db | TC = -5 ~ 75 ℃, verwezen naar [2] |
| Thermistor weerstand | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Thermistor B constant | BTH | - | 3900 | - | k | TSTG = 25 ℃ |
Alle producten zijn getest voordat ze worden verzonden;
Alle producten hebben een garantie van 1-3 jaar (nadat de kwaliteitsgarantieperiode begon te betalen voor het juiste onderhoudsdienst.)
We waarderen uw bedrijf en bieden een onmiddellijke retourbeleid van 7 dagen. (7 dagen na ontvangst van de items);
Als de items die u in onze winkel koopt niet van geperfectioneerde kwaliteit zijn, dat wil zeggen dat ze niet elektronisch werken aan specificaties van de fabrikanten, geef ze dan eenvoudig naar ons terug voor vervanging of terugbetaling;
Als de items defect zijn, kunt u ons binnen 3 dagen na levering op de hoogte stellen;
Alle items moeten in hun oorspronkelijke staat worden geretourneerd om in aanmerking te komen voor een terugbetaling of vervanging;
De koper is verantwoordelijk voor alle aangegane verzendkosten.
Vraag: Welk connectortype kan ik kiezen?
A: FC/ APC; SC/ APC; zonder connector ...
Vraag: Is losse buis beschikbaar?
A: Box Optronics kan de 900um losse buis bieden om de staartvezel te beschermen.
