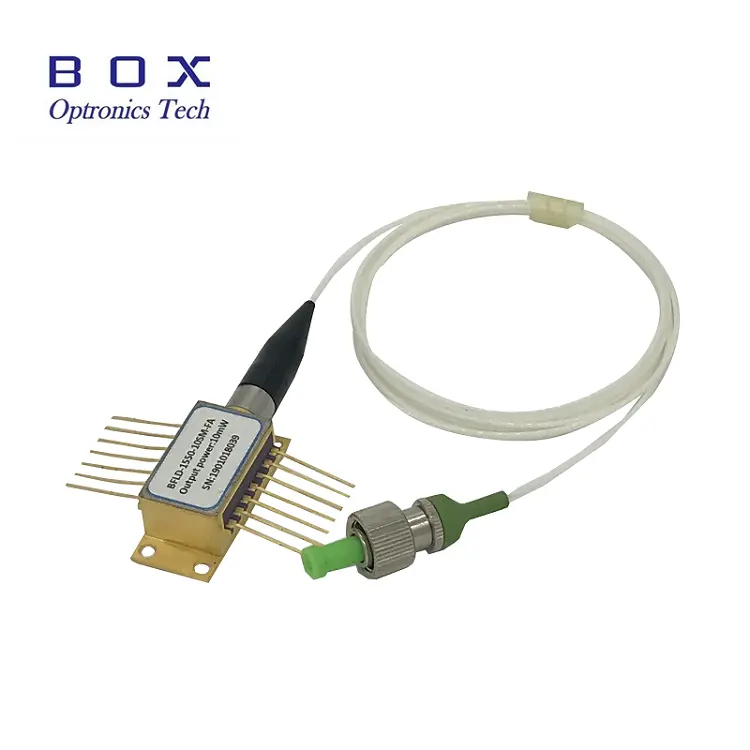

De 1532,68 nm 10 mW DFB-laserdiode voor C2H2-acetyleendetectiemodule is een kosteneffectieve, zeer coherente laserdiode. De DFB-laserdiodechip is verpakt in een industriestandaard hermetisch afgesloten 14PIN vlinderpakket met ingebouwde TEC, isolator en PD.
De 1532,68 nm 10 mW DFB-laserdiode voor C2h2-acetyleendetectiemodule is een kosteneffectieve, zeer coherente laserdiode. De DFB-laserdiodechip is verpakt in een industriestandaard hermetisch afgesloten 14PIN vlinderpakket met ingebouwde TEC, isolator en PD.
Hoogwaardige, multiquantum well (MQW) laser met gedistribueerde feedback (DFB);
Industriestandaard 14PIN vlinderpakket;
Ingebouwde TEC en optische isolator.
Glasvezelsensoren;
Acetyleendetectie;
Laserbronnen.
| Parameter | Symbool | Voorwaarde | Min. | Typ. | Max. | Eenheid |
| Centrale golflengte | λc | TL=15~35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optisch uitgangsvermogen | PO | - | 10 | - | - | mW |
| Drempelstroom | ITH | - | - | - | 20 | mA |
| Bedrijfsstroom | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spectrale lijnbreedte | LW | - | - | 10 | MHz | |
| Laservoorwaartse spanning | VF | CW-uitgangsvermogen 10 mW | - | - | 2.5 | V |
| Monitor donkerstroom | Identiteitskaart | - | - | - | 0.2 | uA |
| Onderdrukkingsverhouding in de zijmodus | SMSR | CW | 35 | 40 | - | V |
| Optische isolatie | - | 30 | - | - | dB | |
| Thermistorweerstand | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC-stroom | ITEC | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| TEC-spanning | VTEC | TL = 25℃, TC = 70℃ | -2,5 | - | 3.5 | V |
| Golflengte temperatuurcoëfficiënt | Δλ/ΔT | TEC-temperatuur bij 15℃ tot 35℃ | - | 0.09 | - | nm/℃ |
| Golflengte huidige coëfficiënt | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

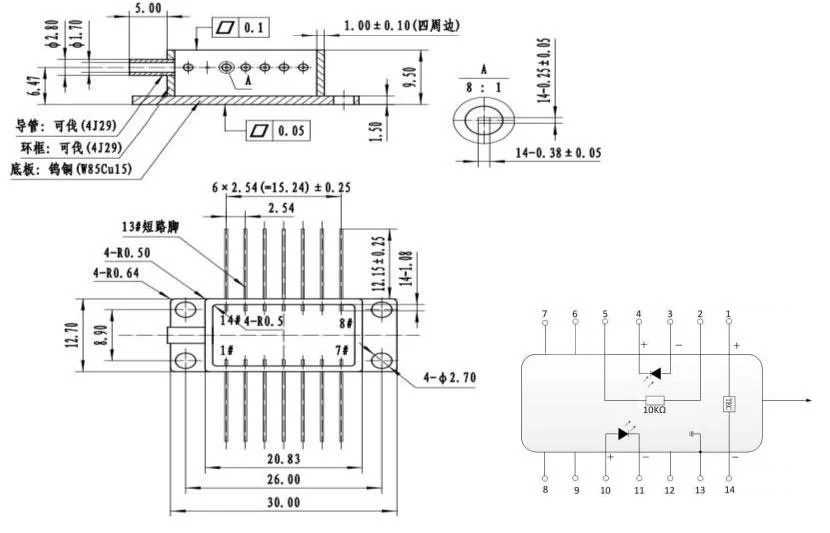

| PIN | Beschrijving | PIN | Beschrijving |
| 1 | Thermistor | 14 | NC |
| 2 | Thermistor | 13 | Laseranode(+) |
| 3 | LD-kathode(-) | 12 | Laserkathode(-) |
| 4 | PD-anode (+) | 11 | Laseranode(+) |
| 5 | PD-kathode(-) | 10 | NC |
| 6 | TEC(+) | 9 | Zaak grond |
| 7 | TEC(– ) | 8 | Zaak grond |

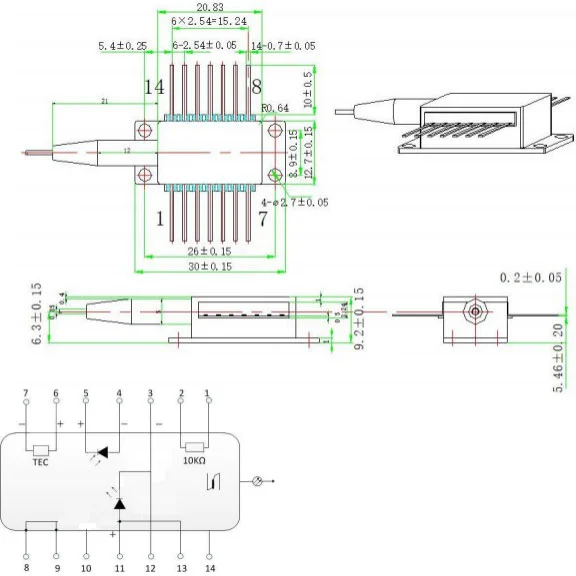

| PIN | Beschrijving | PIN | Beschrijving |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Thermistor | 13 | Zaak grond |
| 3 | PD-monitoranode (-) | 12 | NC |
| 4 | PD-monitorkathode (+) | 11 | Laserkathode (-) |
| 5 | Thermistor | 10 | Laseranode (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Alle producten zijn getest voordat ze worden verzonden;
Alle producten hebben 1-3 jaar garantie. (Nadat de kwaliteitsgarantieperiode begon, werden de juiste onderhoudskosten in rekening gebracht.)
Wij waarderen uw zaken en bieden onmiddellijk een retourbeleid van 7 dagen. (7 dagen na ontvangst van de artikelen);
Als de artikelen die u in onze winkel koopt niet van perfecte kwaliteit zijn, dat wil zeggen dat ze niet elektronisch werken volgens de specificaties van de fabrikant, stuur ze dan gewoon naar ons terug voor vervanging of terugbetaling;
Als de artikelen defect zijn, dient u dit binnen 3 dagen na levering aan ons te melden;
Alle artikelen moeten in hun originele staat worden geretourneerd om in aanmerking te komen voor terugbetaling of vervanging;
De koper is verantwoordelijk voor alle gemaakte verzendkosten.
Vraag: Zijn er nog andere golflengten beschikbaar?
A: We kunnen C-band- of L-bandgolflengte leveren.
Vraag: Kan het meer doen met kracht?
A: 20 mW is optioneel.
