1064 nm 200 mW DFB vlinderlaserdiode

1064 nm 200 mW DFB vlinderlaserdiode is een laser met smalle lijnbreedte, een lijnbreedte van 100 kHz en een uitgangsvermogen tot 200 mW, die veel wordt gebruikt in fiberlaserzaadbronnen en lidar.

Stuur onderzoek

Productomschrijving

1064 nm 200 mW DFB vlinderlaserdiode is een laser met smalle lijnbreedte, een lijnbreedte van 100 kHz en een uitgangsvermogen tot 200 mW, die veel wordt gebruikt in fiberlaserzaadbronnen en lidar.

1064 nm 200 mW DFB vlinderlaserdiode Kenmerken

200 mW Hoog uitgangsvermogen;

In de praktijk bewezen hoge betrouwbaarheid;

Hi1060 SM- of PM980-HP-vezelvlecht;

14PIN Vlinderpakket;

Interne thermo-elektrische warmtepomp en monitorfotodiode;

Betrouwbaarheid:Telcordia GR-468. RoHS

1064 nm 200 mW DFB vlinderlaserdiode Toepassingen:

Zaadbron voor lasers;

Spectroscopie;

Optische detectie.

Absolute maximale beoordelingen

Parameter	Symbool	Min.	Max.	Eenheid
Maximale bedrijfsspanning	V	-	2.5	V
Maximale bedrijfsstroom	I	-	500	mA
MPD-sperspanning	VMPD	-	20	V
Thermo-elektrische koelerspanning	VTEC	-	4.8	V
Thermo-elektrische koelstroom	ITEC	-	1.8	A
Temperatuur van de operationele behuizing	TC	-20	60	℃
Opslagtemperatuur	TSTG	-40	85	℃
Vochtigheid bij opslag	-	5	85	% RV
Elektrostatische ontlading (ESD)	VESD	-	500	V
Loodsoldeertemperatuur	STEMP	-	260	℃
Loodsoldeertijd	STIJD		10	sec

Elektro-optische kenmerken (25℃ lasertemperatuur):

Parameter	Symbool	Voorwaarde	Min.	Typ.	Max.	Eenheid
Centrale golflengte	λc	TL=15~35℃ CW	1062	1064	1066	nm
Optisch uitgangsvermogen	PO	TL=25℃	-	200	-	mW
Drempelstroom	ITH	TL=25℃	-	45	70	mA
Bedrijfsspanning	VOP	IOP= 200mA(CW)	-	-	2.5	V
Bedrijfsstroom	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB Spectrale breedte	Δλ	-	-	0.03	-	nm

Onderdrukkingsverhouding zijmodus	SMSR	-	-	40	-	dB
Polarisatie-uitstervingsverhouding	ER	-	18	-	-	dB
Temp. golflengte coëfficiënt	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsiviteit	IMON/POP	@-5V voorspanning	1	-	30	μA/mW
Thermistorweerstand	RTH	-	9.5	10	10.5	KΩ

Specificaties optische vezel:

Parameters	Beschrijving
Vezeltype	Hi1060 of PM980
Pigtail-type	900 μm losse buis
Lengte van varkensstaart	1,0 ± 0,1 m
Connectortype	FC/APC

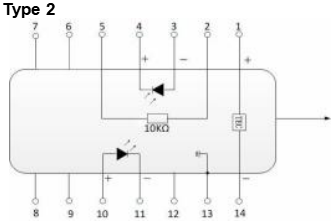

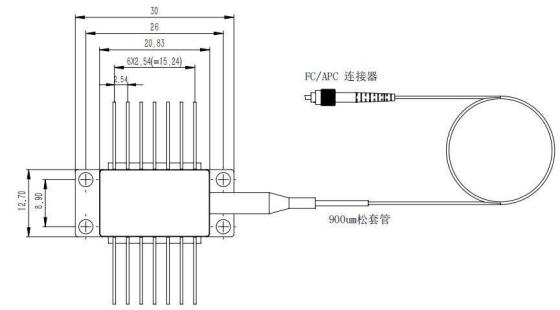

Pakkettekening en PIN-OUT-definitie (eenheid: mm):

PIN	Beschrijving	PIN	Beschrijving
1	TEC(+)	14	TEC(–)
2	Thermistor	13	Zaak grond
3	PD-monitoranode (-)	12	NC
4	PD-monitorkathode (+)	11	Laserkathode (-)
5	Thermistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC

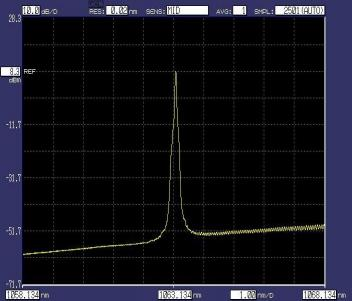

Typisch optisch spectrum

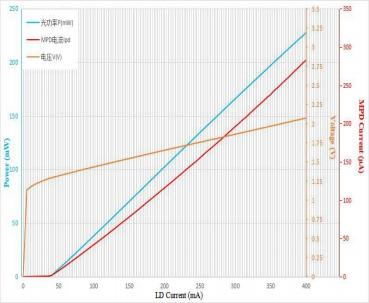

Spectrum (Pop=200 mW,25℃) Licht-stroom-spanningscurven (25℃)

Bestelinformatie:

BFLD	-XXXX	-X	XX	-XX	X
Lasertype	Golflengte	Uitgangsvermogen	Vezeltype	Connector	PIN-UIT
DFB	1064: 1064 nm	2 uur: 200 mW	SM: Hallo1060PM: PM980	FA: FC/APCOoverig	NULL: 14PIN Type 2 Aangepast (10PIN)

Bijvoorbeeld: BFLD-1060-2HSM-FA (bestelinformatie: 1064 nm DFB-vlinderlaserdiode met 200 mW uitgangsvermogen en SM Hi1060-vezel met FC/APC-connector, PIN-OUT is type 2).
