Productomschrijving

1. Samenvatting:

1030nm 200mW 100KHz DFB-vlinderlaserdiode is een krachtige DFB-vlinderpakketlaserdiode met smalle lijnbreedte, die op grote schaal wordt gebruikt als zaadbron voor fiberlasers of voor nauwkeurige spectrale metingen.

2. Kenmerken:

• 200mW Hoog uitgangsvermogen;

• Kleine lijnbreedte onder 100 kHz;

• PM-vezel boven 18 dB Hoge PER;

• 14PIN Vlinderpakket;

• Interne thermo-elektrische warmtepomp en monitorfotodiode;

• In de praktijk bewezen hoge betrouwbaarheid.

Betrouwbaarheid:Telcordia GR-468. RoHS

3. Toepassingen:

• Zaadbron voor lasers;

• Spectroscopie;

• Optische detectie.

4. Absolute maximale beoordelingen

Parameter	Symbool	Min.	Max.	Eenheid
LD Tegenstroom	IR	-	2	V
LD Voorwaartse stroom	ALS	-	500	mA
MPD-sperspanning	VMPD	-	20	V
Thermo-elektrische koelerspanning	VTEC	-	4.8	V
Thermo-elektrische koelstroom	ITEC	-	2.5	A
Temperatuur van de operationele behuizing	TC	-45	70	℃
Opslagtemperatuur	TSTG	-40	85	℃
Vochtigheid bij opslag	-	5	85	% RV
Elektrostatische ontlading (ESD)	VESD	-	500	V
Loodsoldeertemperatuur	STEMP	-	260	℃
Loodsoldeertijd	STIJD		10	sec

5. Elektro-optische kenmerken (25 ℃ lasertemperatuur):

Parameter	Symbool	Voorwaarde	Min.	Typ.	Max.	Eenheid
Centrale golflengte	λc	TL= 15~35℃ CW	1028	1030	1032	nm
Optisch uitgangsvermogen	PO	TL=25℃	-	200	-	mW
Drempelstroom	ITH	TL=25℃	-	45	70	mA
Bedrijfsspanning	VOP	POP= 200mW(CW)	-	-	2.5	V
Bedrijfsstroom	Iop	POP= 200mW(CW)	-	300	500	mA
Lijnbreedte breedte	Δλ	-	-	30	100	KHz
Onderdrukkingsverhouding zijmodus	SMSR	-	-	40	-	dB
Polarisatie-uitstervingsverhouding	ER	-	18	-	-	dB
Temp. golflengte coëfficiënt	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsiviteit	IMON/POP	@-5V voorspanning	1	-	30	μA/mW
Thermistorweerstand	RTH	-	9.5	10	10.5	KΩ

6. Specificaties optische vezels:

Parameters	Beschrijving
Vezeltype	PM980
Pigtail-type	900 μm losse buis
Lengte van varkensstaart	1,2 ± 0,1 m
Connectortype	FC/APC

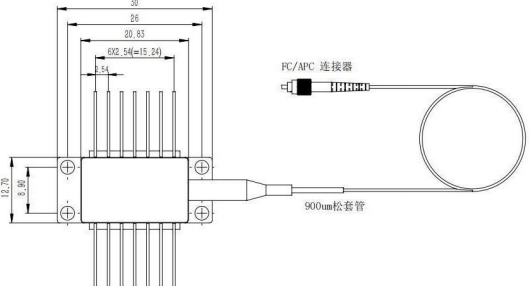

7. Pakkettekening en PIN-OUT-definitie (eenheid: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Type 2

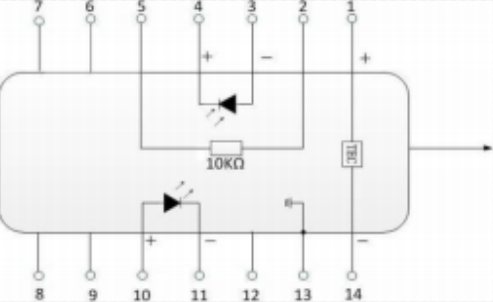

PIN	Beschrijving	PIN	Beschrijving
1	TEC(+)	14	TEC(-)
2	Thermistor	13	Zaak grond
3	PD-monitoranode (-)	12	NC
4	PD-monitorkathode (+)	11	Laserkathode (-)
5	Thermistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC
